4P三相導軌式電表（RS485通訊接口）

概述：

DTS6111、DSS6111型三相有功電能表，是一種室內三相電能表，是我公司為了適應我國電網改造，適應我國國情而設計開發的電能表。它具有較高的準確度和可行性。本儀表采用國際先進的低功耗模集成電路技術及SMT先進工藝，關鍵元器件選用進口品牌、長壽命器件，提高了產品的可靠性，延長了使用壽命。準確計量有功電能，且可以通過紅外通訊方式抄電量,讀數直觀且使用方便。本儀表設計符合標準GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》、GB/T 17215.323-2008《2級和3級靜止式交流無功電能表》。

功能特點：

1.電能計量功能 ：計量有功電量、電壓、電流、有功功率、功率因素、電網頻率等功能。

2.計量有功正反向電能，反向電能單獨計量

3.三相電源斷電后，所有存儲數據不丟失，并能保持10年以上。

4.計量等級：1級

5.顯示功能 ：采用寬溫大液晶方式顯示各類信息；電能量顯示位數為6位整數，2位小數，具有參數自動輪顯功能。

6.通訊功能:具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

技術規格：

◆ 電壓:3x 100V、3 x 380V ; 3 x 220V/380V。

◆ 頻率:50Hz, 60Hz

◆ 電流規格:1.5（6）, 5(20)A, 10(40)A, 15(60)A, 20(80)A, 30(100)A

◆ 電壓回路功耗:_2W, 5VA

◆ 電流回路功耗:<1VA(Ib)

◆ 正常工作溫度:-15℃～+55℃

◆ 存貯運輸溫度:-25℃～+70℃

◆ 環境濕度:c 85%

◆ 產品壽命:大于10年

◆ 外型尺寸:73mm x 100mm x 68mm

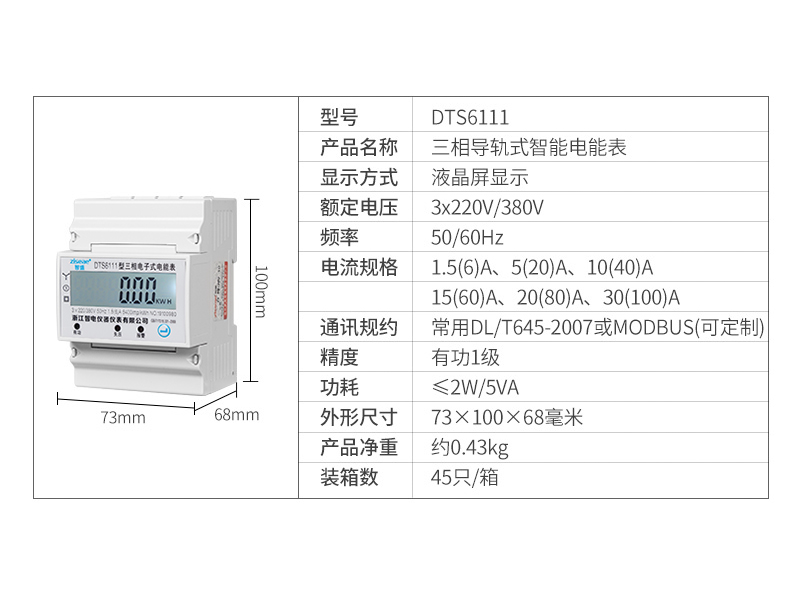

產品參數：

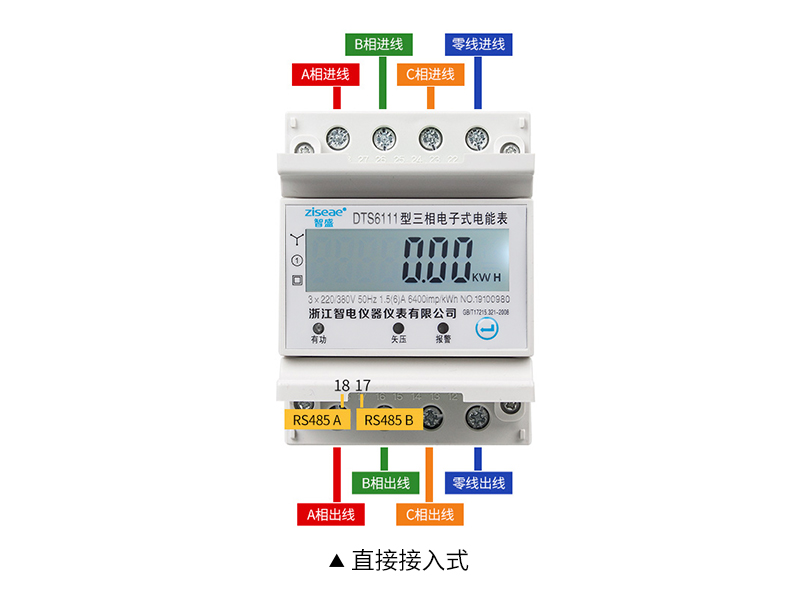

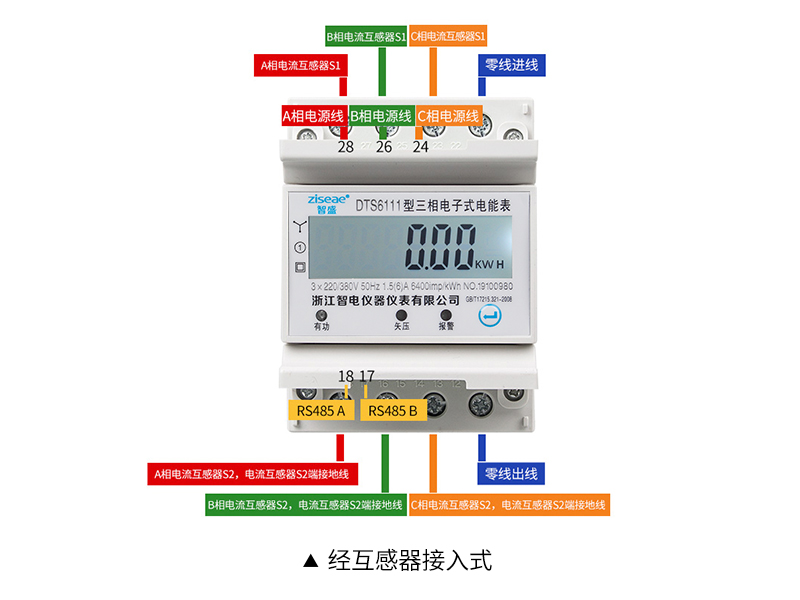

接線方式：
